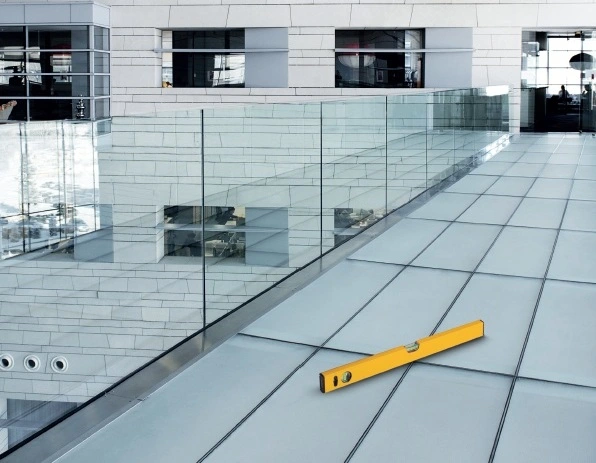

Garde-corps Glass U

Les garde-corps GLAS U permettent une protection optimale tout en gardant un maximum de visibilité et de luminosité. Une forte épaisseur de vitrage souvent comprise entre 12mm et 22mm d’épaisseur garantit la sécurité des personnes tandis que la fixation au sol permet un équilibrage et un alignement parfait du vitrage.

Nous proposons actuellement 3 systèmes différents pour ce type de garde-corps. Bien que l’aspect visuel se rapproche fortement l’un de l’autre, des caractéristiques techniques comme la charge exprimée en kN/m ou le système d’alignement du vitrage sont très différents suivant le modèle utilisé. Il faut également distinguer si le garde-corps se pose au sol ou en nez de dalle. Certains modèles ne le permettent pas.

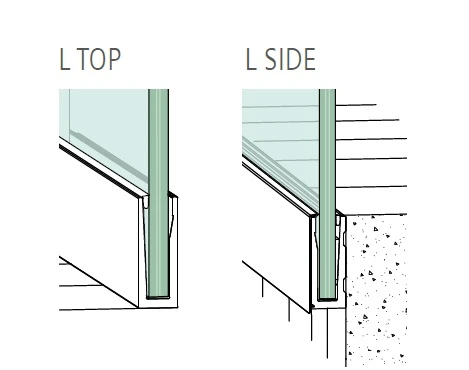

Modèle GLASS U2

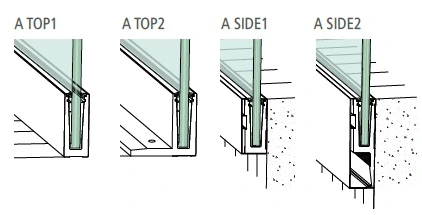

Système top (fixation sur la dalle) et système Side (fixation en nez de dalle)

Ce système de garde-corps se démarque par l’utilisation d’un block spécialement conçu pour faciliter l’alignement du verre. Un tournevis manuel ou électrique permettra d’incliner le vitrage soit vers l’intérieur ou l’extérieur.

De plus, il est également doté d’un système de « level control » pour régler la hauteur du garde-corps.

Pour terminer, le profilé sabot bénéficie d’un espace suffisant pour être fixé aisément au sol avec une clé à douille. Le système glass U2 permet l’élimination de l’eau à l’intérieur du profilé grâce à un canal de drainage intégré.

Pour terminer, celui-ci est compatible avec un système d’éclairage LED.

Assemblage du système garde-corps glas U2 TOP

1. Placer l’insert « L » dans le profilé en U pour accueillir le verre.

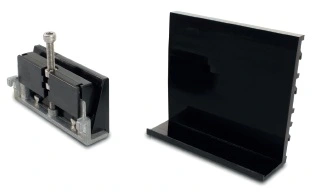

2. Placer les blocks à vis longues sur le canal inférieur et ceux à vis courte sur le canal  supérieur à une distance d’environ 250mm.
3. Positionnement du verre
4. A l’aide d’un tournevis, ajuster l’alignement du verre vers l’extérieur à l’aide des blocks
5. Fixer et ajuster le verre pour l’aligner vers l’intérieur.
6. Des caches latéraux munis de joints viennent assurer l’étanchéité du système.

Le montage du système glass U est un vrai jeu d’enfant.

Assemblage du système garde-corps glas U2 SIDE

L’assemblage du système latéral est sensiblement identique excepté que le support se fixe latéralement et qu’il est nécessaire d’utiliser les accessoires prévus pour un encrage latéral.

Ces accessoires se composent de :

• Une cornière 80 X 60 préforée qui vient supporter en partie le sabot du Glass U2.
• Un cache de finition avec joint qui sert à la fois de finition et permet de cacher le dessous de la cornière précédemment citée.
• Des caches latéraux de finitions.

Les étapes supplémentaires :

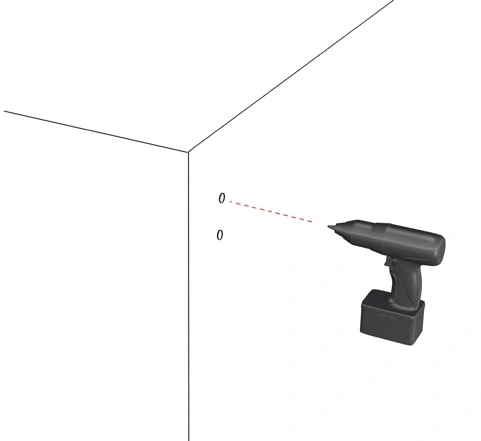

1. Perforez pour l’installation de la cornière 80 X 60

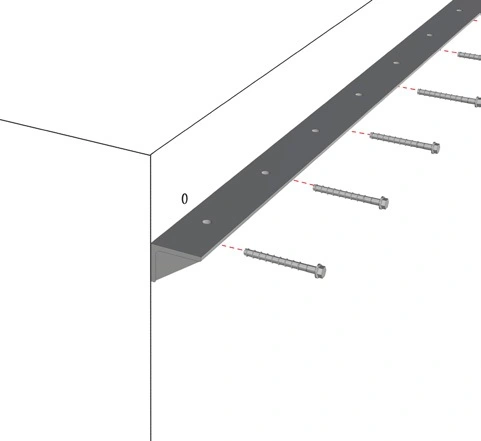

2. Fixer la cornière préforée 80 X 60

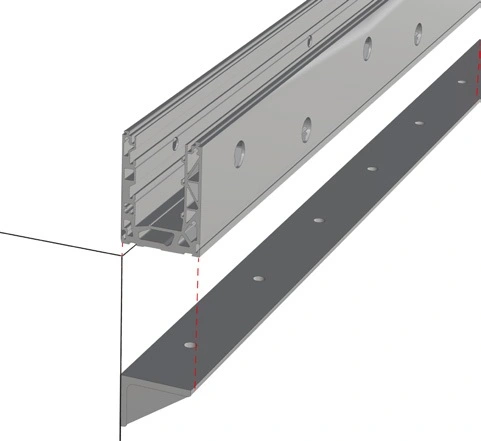

3. Fixer le sabot Glass U sur la cornière

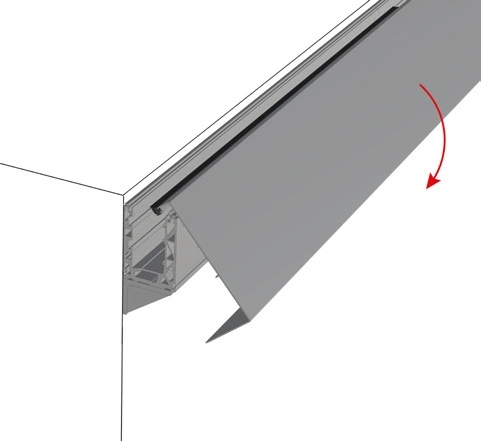

4. Clipser le cache de finition qui recouvre la partie latérale du sabot ainsi que le dessous de la cornière de support

Informations techniques :

• Réglage de l’inclinaison +-2°
• Réglage en hauteur +-10mm
• Epaisseur du vitrage de 15 à 21,52mm suivant les normes du chantier.
• Charge nominale supportée et testée : 3,0 kN/m
• Charge de rupture : 4,50 kN/m
• Charge de rupture avec vibration nulle : 7,50 k/m

Modèle GLASS UA

Ce système de garde-corps est le plus polyvalent de la gamme glass U et convient pour un usage domestique ou dans des lieux publics. Il dispose de deux types de fixations au sol ainsi que deux types de fixation latérale.

Spécificités techniques :

• Structure en aluminium extrudé avec finition effet argent.
• Dimensions standard des profilés : 48 x 125 mm.
• La plupart des profilés nécessitent l’installation d’un système d’évacuation des eaux.

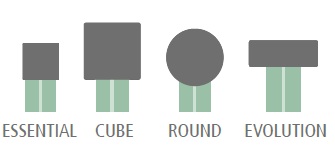

• Compatible avec un système de main courante
• Usage public ou privé
• Epaisseur de vitrage 12,76-13,52-15-16,76-17,52-19-20,76 et 21,52mm d’épaisseur
• Charge de projet 2,25 kN/m

Modèle Glass UL

Le modèle glass UL est une structure légère et économique exclusivement réservée à un usage domestique. Il est disponible dans deux versions pour un ancrage sol et un ancrage latéral.

Spécificités techniques :

• Structure en aluminium extrudé avec finition effet argent.
• Dimensions standard des profilés : 42 x 120 mm.
• La plupart des profilés nécessitent l’installation d’un système d’évacuation des eaux.
• Également compatible avec un système de main courante
• Epaisseur de vitrage de 13,52-16,76-17,52 et 20,76 mm
• Utilisable en intérieur et extérieur pour escaliers, balcons
• Charge de projet de 1kN/m

Pour consulter toute notre gamme de garde-corps ou obtenir des renseignements ou un devis, merci de sélectionner l’un des deux liens ci-dessous :
