Plooien van aluminiumplaat

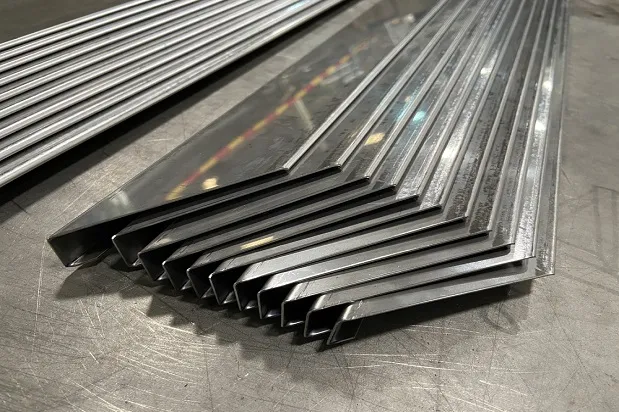

Het plooien van aluminiumplaat is een bewerking waarbij een metalen plaat wordt vervormd onder een specifieke hoek, zonder de mechanische eigenschappen ervan aan te tasten. Deze techniek wordt vaak gebruikt om uiteenlopende en functionele vormen te creëren, zoals behuizingen, profielen, steunen of structurele onderdelen. Het plooien gebeurt met een kantpers die kracht uitoefent op de plaat.

Algemene informatie over het plooien van aluminiumplaat

De nauwkeurigheid van het plooien hangt af van verschillende factoren: de kwaliteit van de plaat, de geometrie van de gebruikte gereedschappen, de toegepaste kracht en de berekening van de uitvouwlengte. Slechte beheersing kan leiden tot vervormingen, scheuren of dimensionale fouten. Daarom vereist deze bewerking technische expertise en geschikte apparatuur.

Het proces van snijden en plooien begint met het voorbereiden van het materiaal, meestal in de vorm van metalen platen. Afhankelijk van de gebruikte machine kan het snijden gebeuren via laser, schaar, pons of plasma. Na het snijden wordt de plaat op een kantpers geplaatst om de gewenste hoeken te vormen.

Focus op het snij- en plooi-proces

Het snij- en plooi-proces maakt het mogelijk om functionele onderdelen te produceren die klaar zijn voor assemblage. De belangrijkste stappen zijn:

Hoe bereken je het plooien van een plaat?

De berekening van het plooien is gebaseerd op de uitvouwlengte, d.w.z. de lengte van het materiaal vóór het plooien. Hierbij moet rekening worden gehouden met: de plooiradius, de materiaaldikte en de K-factor (die de positie van de neutrale vezel in de plaat weergeeft).

Algemene formule :

Uitvouwlengte = (Lengte 1 + Lengte 2) – Plooicorrectie

NB: De correctie hangt af van de hoek en het materiaal. Deze berekening voorkomt dimensionale fouten na het plooien. De K-factor varieert meestal tussen 0,3 en 0,5 afhankelijk van het metaaltype en de plooihoek.

Hoe snijd je een plaat?

Er zijn verschillende snijmethodes, afhankelijk van de gewenste precisie en het metaaltype:

• Mechanisch snijden (schaar, knabbelschaar): snel maar minder nauwkeurig, ideaal voor grote series.
• Thermisch snijden (laser, plasma, autogeen): zeer nauwkeurig, geschikt voor complexe vormen.
• Ponsen: gebruikt voor herhaalde snedes, vereist specifieke gereedschappen.

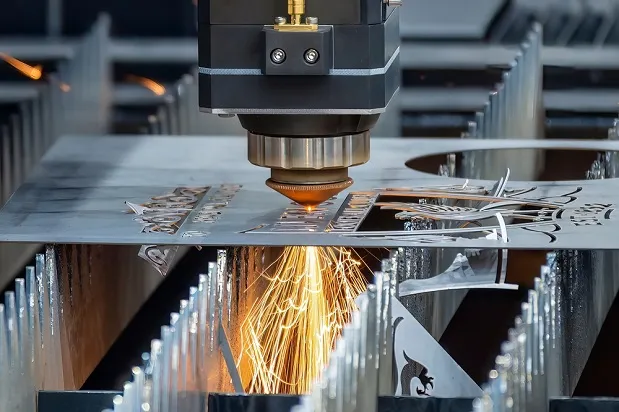

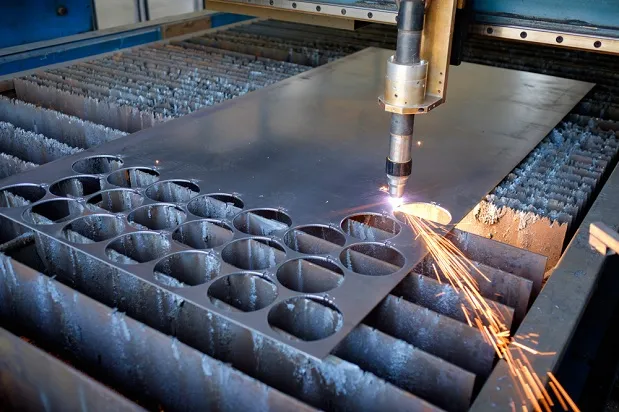

Lasersnijden is bijzonder geschikt voor dunne platen en gedetailleerde vormen, met een nette afwerking en weinig bramen. Plasmasnijden is krachtiger en geschikt voor dikkere platen.

Welke regels gelden voor het plooien van platen?

Het plooien moet voldoen aan technische regels om defecten te vermijden en kwaliteit te garanderen. Belangrijk is het respecteren van de minimale plooiradius, afhankelijk van de dikte en het metaaltype. Een te strakke plooi kan scheuren of vervormingen veroorzaken. Ook het walsrichting van de plaat speelt een rol: plooiing loodrecht op de walsrichting kan de plaat verzwakken.

De positie van de neutrale vezel moet correct worden ingeschat voor een nauwkeurige uitvouwberekening. Het is aanbevolen om plooi-tests uit te voeren om parameters te valideren vóór productie.

Het gebruik van V-matrijzen aangepast aan de dikte zorgt voor een gelijkmatige krachtverdeling. Moderne persen bieden nauwkeurige controle over kracht en plooipositie. Vermijd overmatige diktes of spanningsconcentraties. Het naleven van deze regels garandeert een efficiënt plooiresultaat zonder defecten of materiaalverlies.

Welke soorten plaatplooiing bestaan er?

Er zijn verschillende plooi-technieken afhankelijk van vorm en methode:

• V-plooiing: de meest voorkomende, met een V-vormige matrijs en een stempel.
• U-plooiing: voor diepere vormen, vaak gebruikt bij profielen.
• Walsplooiing: voor zeer scherpe hoeken, vereist hoge precisie.
• Omkeerplooiing: waarbij de plaat op zichzelf wordt geplooid, geschikt voor randen of afwerkingen.
• Progressieve plooiing: voor lange lengtes of complexe hoeken.
• Dieptrekken: combineert plooiing en vormgeving.

Hoe kies je de V-opening van een kantpers?

De keuze van de V-opening is cruciaal voor een geslaagde plooi. Deze hangt vooral af van de materiaaldikte. Als vuistregel geldt: de V-opening moet 6 tot 10 keer de dikte zijn. Voor een plaat van 2 mm is een V van 12 tot 20 mm aanbevolen.

Een te smalle V kan scheuren veroorzaken, terwijl een te brede V de precisie vermindert. Sommige kantpersen bieden tabellen om de juiste V te kiezen. Er bestaan ook verstelbare matrijzen voor verschillende formaten.

Een correcte V-keuze zorgt voor een gelijkmatige krachtverdeling en een nette afwerking. Het garandeert ook de veiligheid van de bewerking en de duurzaamheid van het gereedschap. Een verkeerde keuze kan leiden tot defecten en extra kosten.

DHK-expertise in snijden en plooien van plaatstaal

DHK biedt uitgebreide expertise in het snijden en plooien van plaatstaal, met moderne apparatuur en een hooggekwalificeerd team. Wij beheersen het volledige proces, van snijden tot plooien. Elke onderdeel wordt volgens klanttekeningen vervaardigd, met strenge kwaliteitscontrole in elke fase.

DHK werkt met een breed scala aan materialen zoals aluminium en roestvrij staal. Deze veelzijdigheid stelt ons in staat om te voldoen aan de behoeften van industrie, bouw en mechanica. Heeft u een project voor plaatbewerking? Wij helpen u graag bij de realisatie. Neem contact met ons op of vraag een offerte aan. Ons team reageert zo snel mogelijk!

FAQ

Wat is een kantpers?

Een kantpers is een machine die een metalen plaat vervormt onder een specifieke hoek. Ze werkt door kracht uit te oefenen tussen een stempel en een matrijs. Deze “druk” creëert de gewenste plooi.

Wat is V-plooiing?

V-plooiing is een veelgebruikte techniek waarbij de plaat wordt gevormd tussen een stempel en een V-vormige matrijs. Hiermee kunnen hoeken worden gemaakt tussen 30° en 120°, afhankelijk van de V-diepte.

Quelles sont les règles pour plier la tôle ?

Il faut respecter le rayon minimum de pliage pour éviter les fissures. L’épaisseur de la tôle, le type de matériau et le sens de laminage influencent également la qualité du pli. Il est crucial d’utiliser des outils adaptés et de bien calculer le développement pour obtenir une pièce conforme.

Welke regels gelden bij het plooien van plaatstaal?

Respecteer de minimale plooiradius om scheuren te voorkomen. De dikte, het materiaaltype en de walsrichting beïnvloeden de kwaliteit van de plooi. Gebruik geschikte gereedschappen en bereken de uitvouwlengte nauwkeurig voor een conform onderdeel.

Kan ik onderdelen laten maken in eender welke lengte?

Nee, er moet rekening worden gehouden met de beschikbare lengte van de platen en de lengte van de matrijs. Bij zeer lange onderdelen kunnen de regelmaat en precisie van de plooi beïnvloed worden.

Welke invloed heeft de dikte van de plaat op het eindgebruik van het geplooide onderdeel?

Het is belangrijk om rekening te houden met de uiteindelijke bestemming van het geplooide onderdeel. Moet het zware lasten dragen? Zal het onderdeel een nabewerking ondergaan zoals lassen of poedercoating?
Bijvoorbeeld: als het onderdeel lang en/of te dun is, kan het vervormen tijdens het bakproces van de verf.
